Technické kreslení
Technická dokumentace a základní normalizace, česká státní norma
Technická normalizaze je tvůrčí činnost, kterou lze pro opakující se úkoly zaznamenat. Stanovuje nejvhodnější řešní zejména z hlediska hospodárnosti jakosti a bezpečnosti. Vysledkem normalizační činnosti je technická norma. Norma přesně stanoví přesné vlastnosti provedení, tvar, uspořádání opakujících se předmětů nebo způsob postupů práce a vymezuje všeobecné používané technické pojmy.
Národní normalizační organizace se sdružují v mezinárodní organizace:
ISO - založena roku 1946
Práce na tvorbě mezinárodních norem se uskutečňuje prostřednictvím :
TC - technická komise
Normy Evropské komise pro normalizaci EN
ČSN - Česká státní norma
ON - Oborové normy
PN - podnikové normy

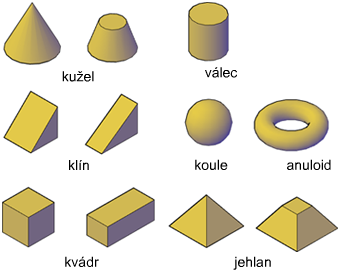

Zobrazování základních geometrických tvarů
na tabuli při výuce a do sešitů jsme zobrazili geometrické tvary prostorově
Úvod do kótovaní a kreslení strojní součásti
Čep
Kótování - kótovací čára, odkazová čára, hraniční čára, vynašecí čára, průměr, osa středu
Kreslená součást: průřez, značka drsnosti, rádius
úkol do technického kreslení - na A4 přerýsuj
Kótování hřídele - povinný úkol 10 K
Narýsuj na A3 výkres. Udané rozměry jsou v milimetrech. Rýsuj v měřítku 1:1
Termín odevzdání: 5.6. 2018, mezní termín odevzdání 13.6. 2018
Pájené pouzdro - orientace ve strojním výkresu - popiš strojní výkres.
Rohatka
Kolo maltézského mechanismu
Axonometrie
rovnoběžné promítání (pravoúhlé i kosoúhlé) na tzv. axonometrickou průmětnu ρ, která je různoběžná se všemi třemi souřadnicovými rovinami π, ν, μ.
